数控轮毂轴承铆接机|重型旋铆机 JM40-PLC

铆接机旋铆机自动铆接机

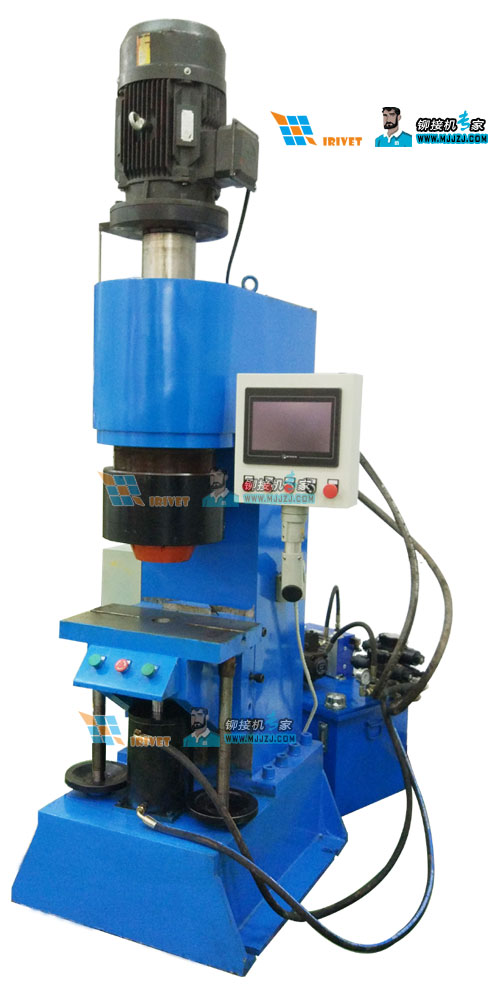

 JM40-PLC轮毂轴承铆接机(也叫轮毂轴承单元旋铆机)是我公司在JM30的基础上研发的专用轮毂轴承单元铆接机,该机在原有简单的铆接机基础上增加了行程监控,压力 显示,使铆接过程的轴承游隙,铆接部位的疲劳强度,表面质量,加工效率都有了较大提升。

JM40PLC径向铆接机
数控JM40PLC数控径向铆接机配液晶触摸屏

1、设备型号为JM40PCL,铆接压力为150KN,工作行程为40毫米。

2、铆接主轴下降速度可无极可调。

3、工作台侧边带刻度标尺,工作台升降可以刻度读数。

4、设备控制系统采用PLC系统,PLC采用西门子品牌。

5、控制系统要求加装称重传感器,铆接压力可测量,并以十进制数字屏幕输出,另加装光栅尺使便进行行程控制,并以十进制数字在显示屏输出。

6、在自动状态下对铆接 进行时间控制和位移控制.

7、对加工过程中每一个产品的铆接压力、铆接加工时间、无轴向进给的延时时间、铆接行程等进行定时记录存储到计算机(可选项目)。

8、设备提供培训服务,提供关键备件采购清单。

9、设备油漆颜色按标准色卡制作。

10、设备配备工件上料移动工作台,采用横向布置,油缸驱动左右移动上下料方案。操作时,工人将装配的零件放入移动工作台,按下按纽,工件自动移入铆接位置,铆接机随即开始铆接,铆接完成后,工件自动退出铆接位,工人取件完成一个循环周期

电控方面介绍如下:

主控制器:采用西门子S7-200可编程控制器(PLC)作为主控制器

自珍断系统:主要用于主机开机检测是否准备就绪,例如夹具是否到位等。

起动控制回路:当两个起动按扭同时按下时机器才能开始工作。

位置传感器:铆接行程在屏上显示出来。

铆接力传感器:检测当前工件所承受的铆接压力,并在屏上显示出来。

数据输入:用户直接在计算机(含控制系统)上输入设定参数,如输入位置设定值以及设置不同的力等。

工件个数:已加工工件的个数。

位控状态:在自动状态下,主轴的返回是受位置控制的。

点动控制状态:它是指示面板上功能控制开关当前的位置,分别有点动控制状态、手动控制状态、自动控制状态。

主轴启停: 按起动按扭则主轴电机起动,按停止按扭则主轴电机停止,操作完毕后关闭本窗口。起动主轴还可以按控制柜中的起停按扭。

油压启停:操作同主轴电机。

压力去零:如果主轴在上方,压力还有读数按扭按下时,当前压力被清零。

位置去零:如果主轴在上方,位置还有读数按扭按下时,当前位置被清零。如果想从下方算起,则当主轴在最下方时按扭按下,当前位置被置零。

计数清零:就是对加工工件个数清零,以便重新计数。

急停按扭:按下急停按扭,整个二次回路失电。

控制方式转换:本机起动后即处于时控状态,按此按钮依次进行时控、位控、压控转换。

本机压力传感器及光栅尺均采用国产件。

力、位移时间曲线:横轴为时间轴,纵轴分别显示压力和位移曲线,两曲线分别用不同的颜色来区分,且要用网格显示(位移和压力要都能较准确的读出)

JM40-PLC铆接机旋铆机人机界面

铆接机旋铆机自动铆接机

JM40-PLC轮毂轴承铆接机演示

我公司是中美合作专业设计生产铆接机的公司,产品畅销国内,现已成为国内最专业的铆接机企业。目前轮毂轴承铆接机已是第五代机型,为国内唯一一家应用第五代技术的厂家。我公司产品质量可靠,并承诺免费全保一年,终生服务。,目前国内上海人本轴承、重庆长江、杭州兆丰、杭州精峰(雷迪克)、萧山鼎立、杭州丰波、襄樊星火轴承,杭州永固、浙江凯泰、浙江万向精工、杭州大铭轴承、杭州振球、宁波东佳轴承,玉环诚泰、玉环兴茂、杭州四和机械、海宁奥通、上海温格乐、襄樊加泰尔、襄樊东盛、浙江骏腾、常州光洋、韶关东南轴承、温州冠盛、江西新裕隆、浙江恒鼎、杭州仁源、新昌开源、新昌林泉轴承、比亚迪汽车……等等众多企业经过试铆和比较已订购我公司轮毂轴承单元铆接机,产品获得客户一致认可。

该机型运行过程高清视频见 JM40-PLC轮毂轴承单元铆接机演示

快速轮毂轴承铆接机演示

IRIVET轮毂轴承铆接机的铆接速度是非常快速的,铆接位置调整合适后,铆接翻边的时间可以控制在5秒时间内。

该机型运行过程高清视频见 快速轮毂轴承铆接机演示

铆接机旋铆机自动铆接机
