武汉IRIVET(埃瑞特)是国内专业提供自冲铆接机厂家,自冲铆接机专业供应商。自冲铆(自刺穿铆接,锁铆,SPR-Self Piercing Riveting,自冲铆枪,自冲铆钳,自冲铆设备)技术是从1995年开始研究的。主要目的是为了要提高汽车的经济性,使车身轻量化,而车身轻量化很重要的措施是引入新材质,如,镀层薄钢板、铝、强化塑料、复合材料等等;而这些新材质的连接使用点焊就无能为力了。自冲铆接机技术具 有可以连接不同材质,高耐疲劳性,良好的密封效果和防渗透功能,易于实现机械化,能耗小,使用场地小,无污染等优点。目前自冲铆接机主要是母线槽自冲铆接机,铝单板自冲铆接机,铝合金车身自冲铆接机,轻钢龙骨自冲铆接机。

技术原理及流程:压边圈首先向下运动对铆接材料进行预压紧,以防止材料在铆钉的作用力下向凹模内流动,而后冲头向下运动推动铆钉向下刺穿上层材料。在凹模与冲头的共同作用下铆钉尾部在下层金属中张开形成喇叭口形状以便锁止,达到连接目的。铆接两层相同金属材料时,较厚的放在下层;铆接两层不同金属材料时,将塑性好的材料放在下层;铆接金属与非金属材料时,将金属材料放在下层。

自冲铆接机原理图

铆接机旋铆机自动铆接机
无需预先打孔,无废料,无铁屑产生
自冲铆铆接允许带有非金属夹层的材料进行铆接;
自冲铆铆接点没有热应力集中,不会破坏材料表面镀层;
自冲铆铆接点的动态疲劳强度高,远远优于点焊等传统薄板连接工艺;
可以连接金属和非金属材料和多层材料组合;
防水性、气密性好;
自冲铆铆接点是利用特定模具冲压成型,铆接质量稳定;
通过检测铆接点外形几何尺寸可以简便地进行铆接质量判定,还可以实现无损伤检测;
自冲铆铆接设备可以集成多点铆接于一个冲程内完成,极大地提高工作效率;
自冲铆铆接设备能耗较低,没有烟尘排放,没有噪音污染
在设备的一个冲程内完成铆接!工序简单,节省人工成本;
不损伤连接点出工作的镀层或涂层,无须后序喷漆、电镀;
连接的静态连接强度为点焊的70%,动态疲劳连接强度远远高于点焊。

铆接机旋铆机自动铆接机

自冲铆接机(锁铆,自冲铆枪,自冲铆钳,自冲铆设备,手持自冲铆)型号与参数
铆接机旋铆机自动铆接机


自冲铆接机 自冲铆接机 自冲铆接机液压站
液晶款电控 触摸屏电控 按钮款电控
自冲铆枪 自冲铆 自刺穿铆接
不同铆钉直径的枪头 不同行程的枪头 不同喉深的自冲铆接机




自冲铆接机 自冲铆接机钳体

铆接机旋铆机自动铆接机
型号 Model
手持式ZCM-5 手持式ZCM-8
结构形式(Type) 手持式 手持式
公称力(KN)
50 80
铆钉形式 料带式 料带式
主机是否支持一拖二 支持 支持
工作压力(Mpa)
31.5 31.5
铆接次数(Min)
14~25 14~25
钳口尺寸(mm)
也可定制尺寸
开口
最大60(可调) 最大60(可调)
喉深 80 80
额定流量(L/min)
18 18
平衡装置(Blance) 弹簧平衡器 弹簧平衡器
电控系统
数字显示控制系统
点动功能
控制方式 控制手柄 控制手柄
电动机功率(kw)
4 4
钳体重量(kg) 18 18
机器含液压站总重量(kg)
200 200
外形尺寸(mm)
长*宽*高
180×65 ×510 180×80 ×510
液压站外形尺寸(mm)
长*宽*高
650×450×720 650×450×720

铆接机旋铆机自动铆接机

注意:自2017年11月武汉埃瑞特自冲铆接机全系免费升级为更耐用的齿轮送钉结构。

铆接机旋铆机自动铆接机

我公司的其他品种自冲铆接机

自冲铆接机         台式自冲铆接机           立式自冲铆
手持自冲铆接机         台式自冲铆接机           立式自冲铆接机

自冲铆也称之为自冲铆接机,自刺穿铆接机,锁铆,SPR-Self Piercing Riveting,自冲铆枪,自冲铆钳,自冲铆设备         台式自冲铆接机可以安装在自动化设备上,使用丝杆等驱动方式实现自动移动位置铆接           立式自冲铆接机的使用更加方便,其落位在地面,牢固稳定,适合零件小巧的加工件,如铝单板,机箱壳体等等

伺服自冲铆接机         便携自冲铆接机           机器人自冲铆接机
伺服自冲铆接机         便携自冲铆接机接机           机器人自冲铆接机

自冲铆接技术复合伺服压缸技术的统一体,去除烦人的长油管,没有需要维护的液压站,铆接力、铆接行程控制精确         比手持自冲铆接机更加小巧,电动驱动,个体虽小,能量却极大,这就是便携自冲铆接机           将自冲铆接机链接到机器人手臂上,通过机器手臂动作,完成不同位置,不同角度的自冲铆接加工

自动自冲铆接机                   多功能自冲铆接机
自动自冲铆接机         数控自冲铆接机           多功能自冲铆接机

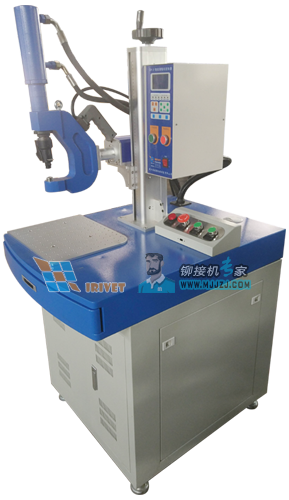

振动盘款的自动上钉自冲铆接机,属于立式结构,使用散装铆钉         数控自冲铆接机是将自冲铆接机安装于数控平台设备上,从而实现自冲铆接机的数字化控制...           外观漂亮同时可以台式也可以手持使用的多功能自冲铆接机。

自冲铆接机模具         自冲铆接机配件
自冲铆接机模具         自冲铆接机配件

埃瑞特自冲铆接机的下模模具,冲针模具         埃瑞特的自冲铆接机配件充足,使用10年依然有配件供货,大厂产品,使用无忧。


我公司的自冲铆钉

自冲铆钉   散装自刺穿铆钉
料带式自冲铆钉   散装自冲铆钉

通过料带输送,铆钉安装于料带上   自动化设备使用的散装自冲铆钉。



注意:

1、手持式使用料带自冲铆钉,台式使用散装自冲铆钉,台式适合自动生产线使用。

2、ZCM-8是大吨位的自冲铆接机,适合8毫米的铝板,4毫米的钢板自冲铆接加工。



更多自冲铆接机设备资讯:

1、自冲铆接机,自刺穿铆接机,锁铆,自冲铆枪,自冲铆钳,自冲铆设备

2、自冲铆接机(自冲铆枪,自冲铆钳, 自冲铆设备)的分类详解

3、自冲铆接机科普系列:自冲铆接机-你了解它吗?

4、埃瑞特房屋轻钢龙骨自冲铆接机(自刺穿铆接机,锁铆)大显身手正当时

5、使用埃瑞特幕墙铝单板自冲铆接机,产量一天一番

6、埃瑞特母线槽自冲铆接机,母线槽自冲铆枪

7、埃瑞特轻量化铝合金车身自冲铆接机,车厢轻量化自冲铆接机

8、埃瑞特自冲铆接设备(自冲铆接机)原理和自冲铆接技术

9、埃瑞特SPR铆枪和SPR自冲铆接技术介绍

10、小机身大压力埃瑞特手持便携铆自冲接机好厉害

11、SPR自冲铆接机在机箱机柜行业的应用

12、自冲铆接设备如何选?SPR自冲铆接设备厂家选用技巧

13、埃瑞特教你正确的自冲铆接机与自冲铆钉匹配方式

14、SPR自冲铆接机,SPR自冲铆接工艺生产过程的优缺点有哪些

15、埃瑞特自冲铆接机更换安装铆钉料带教程

16、埃瑞特母线槽自冲铆接机,母线槽铆接机厂家,母线槽铆钉机,母线槽铆钉枪,母线槽铆接设备

17、埃瑞特自冲铆接机替代HENROB亨罗布SPR Self Piercing Riveting

18、自冲铆接机工厂,带你走进武汉埃瑞特

19、自冲铆接机|锁铆|自刺穿铆接机|SPR铆接设备,自冲铆接机厂家他们都选埃瑞特

20、自冲铆接机和无铆钉铆接机有什么区别

21、机械工程师必修课:自冲铆接技术和自冲铆接机

铆接机旋铆机自动铆接机



自冲铆接机产品例举

母线槽自冲铆

母线槽自冲控铆接机

母线槽的制造离不开自冲铆接机的身影,每一条母线槽生产线就是一台自冲铆接机匹配母线槽工装的加工站。在生产线上,母线槽铆接机发挥关键的作用。

铝单板自冲铆接机

铝单板自冲铆接机

铝单板自冲铆接机是将角码与单板自动连接的绝好设备,完美替代抽芯铆钉工艺,效率成倍提升,为中国轻工业产品提高品质做出贡献!

轻钢龙骨自冲铆

轻钢龙骨自冲铆接机

轻钢龙骨房屋的建造已经大面积使用连接强度更高的自冲铆接工艺,新工艺让钢与钢板的连接如此方便和高效,快快抛弃点焊,螺栓吧

铝合金车身自冲铆接机
铝合金车身自冲铆接机

铝合金车身的连接使用传统的铆接工艺非常困难,但是用自冲铆接机却效果完美,我公司提供各种铝合金连接工艺设备



自冲铆接机(自冲铆枪,自冲铆钳,自冲铆设备)母线槽生产演示

母线槽目前采用的铆接制造工艺有两种,一种是螺栓连接另一种是自冲铆接。母线槽系螺栓连接法,任何人都能轻而易举地进行连接操作。扭紧接头螺栓是母线连接的保证,630A以下母线力矩必须达到8Kg,800A以上力矩必须达到12Kg,紧固后的检验要求用0.01mm塞尺检查。而自冲铆连接方式则是螺栓连接的进化工艺,目前也得到了比较广泛的应用,具备较高的自动化水平,铆钉的安装和冲铆都由设备自动完成,使得制造母线槽的时间大大缩短,且不需要对扭矩和间隙进行检验,克服了螺栓连接的效率低下问题。

本视频尺寸较小,高清视频另见 自冲铆接机母线槽生产线演示

自冲铆接机加厚板材链接演示演示

自冲铆的适应能力试验,采用3毫米+3毫米的铝板进行测试。自冲铆接机经过改装,配合加长的铆钉可以铆接20毫米以内的总厚度。

本视频尺寸较小,高清视频另见 自冲铆接机加厚板材链接演示

料带式自冲铆钉

料带式自冲铆钉

料带式自冲铆钉是为了配合手持式自冲铆接机上料而专门设计的,料带上安装有铆钉,通过料带的移动,铆钉逐颗送到自冲铆接机枪室,从而完成铆接自动化的过程。本公司销售的自冲铆钉具备进口铆钉的品质,价格全国优惠,欢迎免费试用后批量采购!

散装自冲铆钉

撒装自冲铆钉

散装自冲铆钉是为了台式自冲铆接机而设计的,台式自冲铆接机安装有自动选钉盘,自动送料滑道,用户只需把散装铆钉导入自动选钉盘的铆钉储藏室即可,铆钉会全自动地送入铆接位置。本公司销售的散装自冲铆钉具备进口铆钉的品质,价格全国优惠,欢迎免费试用后批量采购。

自冲铆,自冲铆接机(自冲铆枪,自冲铆钳,自冲铆设备)选购教程

作者:武汉埃瑞特机械制造有限公司 自冲铆接机厂家 作者:袁涛

    自冲铆接机也称为自冲铆,自刺穿铆接机,锁铆机,自冲铆枪,自冲铆钳,自冲铆设备,其型号品种比较单一。自冲铆接机进入中国的时间不长,目前市场上销售的自冲铆接机品牌也不多,但是就笔者看来自冲铆接机市场鱼龙混杂,不同品牌质量差距非常大,用户如何选择一台合格的自冲铆接机越来越成为一个突出的问题,下面就由笔者来给大家提供一些参考意见!
    首先,自冲铆有国产自冲铆也有进口的,如何选择呢?
    笔者认为就普通自冲铆接机来说,进口自冲铆和国产自冲铆不存在技术代差,基本处于同等水平,拥有同样的结构构造,我们知道进口铆接机的做工和材料都比较好,这是客观事实,但是这种差距并不大并且逐步在缩小,同时国产铆接机的价格仅为进口机的三分之一左右,而且大厂的产品皮实耐用,服务本地化,响应迅速,配件提供及时,因此国产铆接机的国内市场占有率正在快速提高。综合以上因素,个人建议还是采购国产自冲铆接机,国产自冲铆接机做的比较好的厂家笔者推荐武汉埃瑞特(IRIVET)品牌。
    其次,如何选购一台合格的自冲铆接机,如何在各品牌间进行比较挑出好的自冲铆接机呢?
    自冲铆接机一般由枪头,液压站和控制系统组成,下面我们就它们的选购做一详细说明。

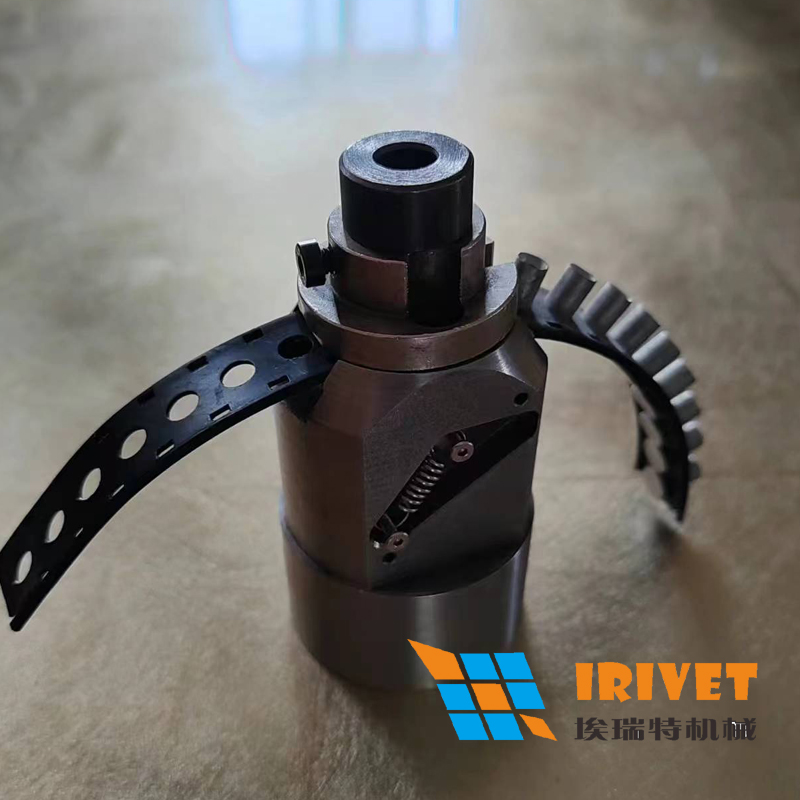

    自冲铆接机的枪头是整机的关键部件,其好坏直接关系到自冲铆接机的加工质量和耐用度。所以枪头部分绝对不能够选择有偷工减料的产品,下面我们提供两张图片供大家参考。 一张是一些小厂的产品,一张是埃瑞特(IRIVET)公司的产品,我们对比看一下。

劣质自冲铆 合格自冲铆

由于内部结构笔者没有拆开进行比较(和我们采购时一样无法拆开厂家的产品),但仅就外观设计,还是可以看出一些端倪。

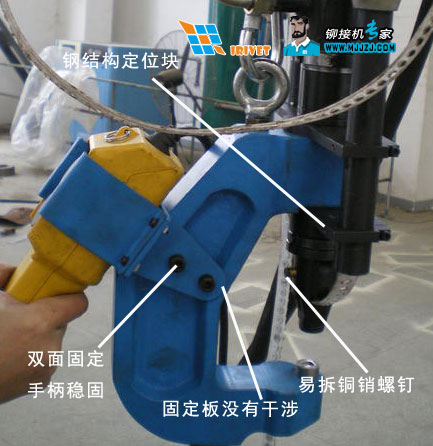

   首先,机器缺少易拆铜销螺钉,该螺钉的作用是用来铰接进料偏转机构,其设计为抽拉结构,表面光洁,一旦设备出现问题或需要更换弹片,直接抽出铜销螺钉即可解体枪头,快捷方便,而小厂使用的是顶丝或螺钉结构,这种降低成本而牺牲使用方便性一目了然。
   其次,使用聚四氟乙烯定位块来固定进出料管。其实这种设计使用时间长后,白色的固定块由于油污的接触会变成黑色,影响设备的美观,同时耐用性和牢固度没有钢结构的好。
   然后,固定手柄的安装板是单面固定,手柄开关在使用中需要频繁受力使枪头移动,因此固定一定要稳固,一定要双面固定。同时不能对钳体内部加工区域产生干涉。

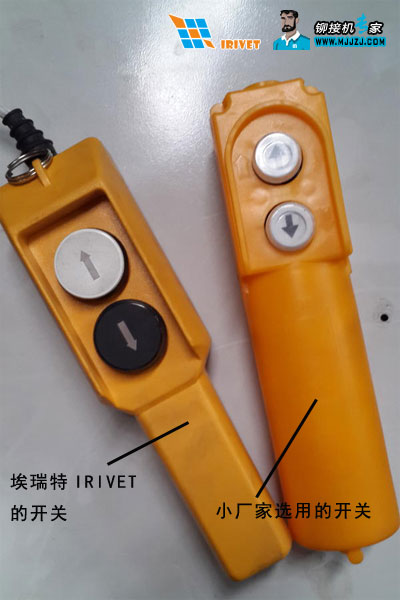

手柄开关是枪头部分唯一的控制系统,其要求非常高,既要坚固强韧可以通过手柄提起钳体,还要防油防水,而且还要内部触点接触脱开迅速坚决(点动对模的要求),所以手柄开关不能选用质量不可靠的配件!下面图片左方为武汉埃瑞特IRIVET选用的开关,右方为一些小厂家选用的开关。可以看到,左侧开关边沿有一圈防水密封胶皮,右方的没有。材质上、工艺上也都是左方占优。

自冲铆接机手柄开关

枪头部分需要特别提到的零件还有弹片和拨片,两者都是弹性零件,使用时间长后,弹性自然会有所降低,这时我们需要进行更换,此时易拆铜销螺钉的作用就凸现出来了。弹片和拨片厂家都会配有配件,而且大厂也会不吝惜成本采用好的材料和热处理工艺,在发货清单中也会注明配有备用弹片和拨片备品。同时IRIVET自冲铆接机还会给客户提供备用的整机全套密封圈供客户不时之需。

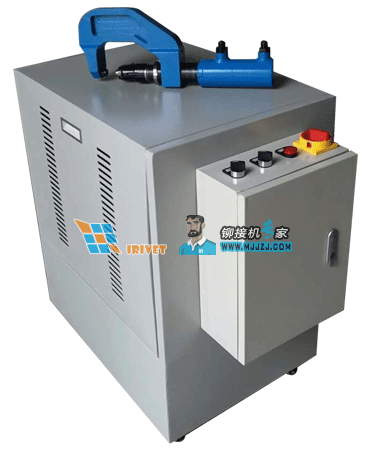

自冲铆接机的液压站是一个高压系统,它的质量和做工直接关系到自冲铆接机的好坏,以我公司武汉埃瑞特ZCM-5型自冲铆为例,该机输出31.5MPA的压力,标配油管双层耐压50MPA,液压站配备风冷装置,配置和用料都是一流的。而有一些品牌的自冲铆接机采用密封液压站设计,这样对散热和检修以及设备状态观察都不太实用,建议用户对液压站的比较时可以选用进口自冲铆接机采用的半密封设计或IRIVET采用的全敞开设计。

自冲铆封闭液压站

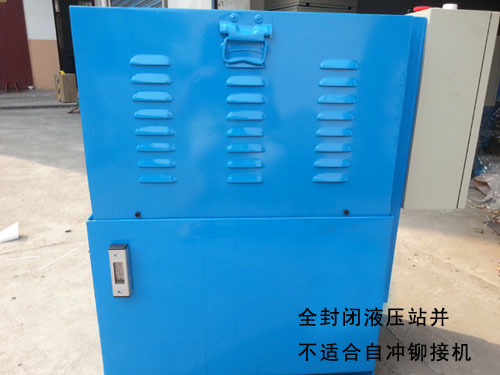

上图全封闭液压站并不适合自冲铆接机

自冲铆接机液压站

上图为IRIVET的可敞开带风冷自冲铆液压站设计,各功能都具备。

电控系统是自冲铆的控制大脑,自冲铆接机在工作时需要控制的参数是非常多的,同时控制功能也要求较高。自冲铆接机的电控系统必须具备以下功能:1、手动功能,也可称为点动功能,该功能主要是在装铆钉、模具对位、试制或维护维修时使用,通过上下控制键可以让压头悬停在需要的位置。2、半自动功能,该功能是指按下下按钮后可以按设定的参数进行铆接(按钮不得松开),到达设定参数值,铆接停止,并自动回程,工作中松开下按钮机器即会停止铆接。该功能非常适合小批量生产和新员工的培训期生产。3、自动功能,该功能是指按下下开关一次后(可以松开,上按钮为急停开关),机器按参数设定自动完成一个铆接循环。批量生产时会用到自动功能。在这里有必要提到一下埃瑞特(IRIVET)公司专门为自冲铆接机开发的专用电控,其参数设定非常方便,显示屏会即使显示参数的变化,同时还能对加工件数进行计数,这些创新的设计和功能目前进口的自冲铆接机都不具备。

自冲铆接机电控

自冲铆接机液压系统

上图左为武汉埃瑞特自冲铆接机厂家设计的自冲铆接机专用电控系统,右为某些品牌的简单自冲铆控制系统,功能单一,用户体验差。

除了以上几个部分的辨别和比较,其他细节的地方也需要进行认真比较,如厂家是否提供详细的说明书,我见过某些厂家的说明书只有5,6页纸的,不知道客户买到这样的产品是什么感受,下面我们看看埃瑞特IRIVET品牌厂商铆接机说明书的详细程度,连模具制造图纸都有,相信您一定与我有相同的感受,那就是买他们的产品真心觉得可靠踏实。另外像埃瑞特IRIVET厂商还建立有自冲铆的服务论坛,相关资料都可以下载,不清楚的问题还能在线交流。

自冲铆说明书

自冲铆接机说明书自冲铆说明书

上面讲了很多,相信对大家自冲铆接机的选购一定有所帮助,如有不对之处请不吝赐教!
