作者：武汉埃瑞特机械制造有限公司 袁涛

接线说明

1、将原有损坏的电器箱取下，保留其外部连接两电机、主电源、照明灯、电磁阀、脚踏开关等元件的电线，并分类，如破损则需更换。

2、将新电控箱上下两面的8颗螺钉取下，然后将白色前面板沿垂直方向旋转一个角度，将电控箱后盖板及前面板从桔红色箱体内取出。

3、将两电机、主电源、照明灯、电磁阀、脚踏开关等元件的电线穿过桔红色箱体，并用四个M4×10螺钉将箱体固定到设备立柱上。

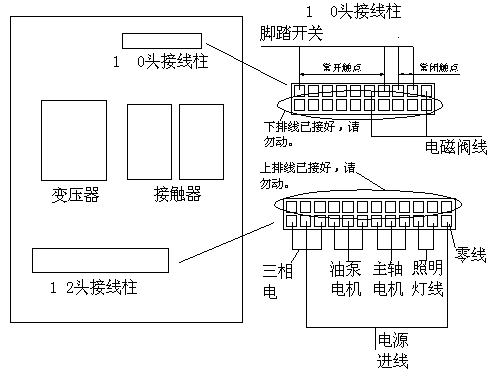

4、参照接线图将电线接入相应接线柱。

5、将面板安装到电控箱上，并拧紧螺钉。

6、  接入电源，通电试车。请确认油泵电机和主轴电机转向为顺时针。
