作者：武汉埃瑞特机械制造有限公司 袁涛

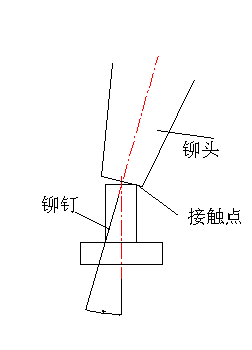

铆接机铆接的原理概括的讲是通过铆头与工件的挤压产生所需的变形。其挤压过程与普通的冲压、滚压过程有较大区别。普通方法为强力瞬间变形，这就要求设备的吨位要大、铆件结构要进行改进来提高抗不良变形的能力。而铆接变形基本原理在于，铆头轴线与铆钉轴线成3度夹角（图一），铆头铆接时，铆头与铆钉的接触是一个点，在压力作用下接触点开始变形，然后通过铆头的摆辗运动使运动轨迹上的每一点逐点变形，从而将变形扩展到整个铆钉端面（图二，摆辗式轨迹）。而径向机型和摆辗机型的区别就在于这个“轨迹”不同。 摆辗机的铆接轨迹见图一，不同的轨迹产生的铆接效果不同。径向机型由于结构的原因铆接效果更好，铆接过程更稳定，对于装夹不便的工件也可以进行铆接。径向机的轨迹为11瓣梅花形，还可以在陶瓷、塑料、木制工件上进行金属铆接，可进行压印、打标的应用。 而摆辗机在粗加工领域应用很广，这些领域不需要较高的精度和表观质量。

图一

图二
