作者：武汉埃瑞特机械制造有限公司 袁涛
铆接质量的好坏除了铆接机制造加工达到企业的设计要求外，关键在于铆头尺寸设计的合理性及其加工精度的高低。铆头设计合理、加工精度高，则铆接面质量高，否则其反。下面介绍一下铆头设计及制作时需掌握的几大要素：
a、铆头的材质：铆头的材料选择常选用模具钢。如CR12MoV，W18Cr4V。按铆头设计尺寸加工，进行淬火处理（HRC58～62）。最后上磨床磨到设计尺寸，使表面粗糙度达到 以上。
b、铆头的尺寸设计
铆头在铆接过程中总是围绕着球心进行运动，不管在什么情况下，球半径长度都不能改变，故在加工铆头时要确保图表中D的尺寸精度。下面介绍三种典型铆头的设计。
下面我们介绍一下最常用的三种类型的铆头。

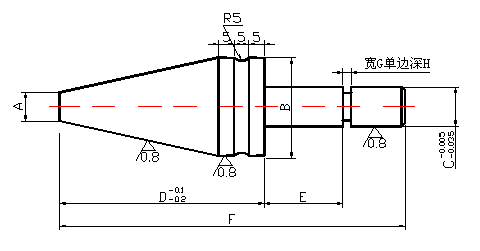

㈠扁平型铆头的设计
扁平型铆头的是使用最频繁的一种类型。A根据铆接零件铆接成型完毕后铆钉的尺寸确定。如铆钉未铆前为φ6mm，铆接后尺寸为φ8mm，这时铆头A的尺寸一定要≥8mm，常选用大于铆接成型后的尺寸2mm。E的尺寸为F－D的一半。（参看图表）
型号
|
关键尺寸（单位：mm）
|
材料
|
淬火硬度
|
D
|
F－D
|
G×H
|
C
|
B
|
模具钢
|
HRC
|
3mm系列机型
|
50
|
30
|
2.2×1.7
|
φ12
|
φ20
|
Crl2Mov
|
58-62
|
6mm系列机型
|
50
|
30
|
2.2×1.7
|
φ12
|
φ20
|
Crl2Mov
|
58-62
|
9mm系列机型
|
50
|
30
|
2.2×1.7
|
φ12
|
φ21
|
Crl2Mov
|
58-62
|
12mm系列机型
|
50
|
30
|
2.2×1.7
|
φ12
|
φ21
|
Crl2Mov
|
58-62
|
16mm系列机型
|
62
|
35
|
2.8×2.2
|
φ20
|
φ28
|
Crl2Mov
|
58-62
|
20mm系列机型
|
62
|
35
|
2.8×2.2
|
φ20
|
φ30
|
Crl2Mov
|
58-62
|
30mm系列机型
|
62
|
35
|
4.0×2.8
|
φ25
|
φ35
|
Crl2Mov
|
58-62
|

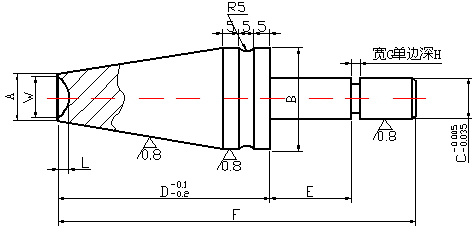

㈡半园头型铆头的设计
当工件铆接完毕后成型形状为半园头型时，圆弧半径R根据零件铆接要求确定。
例如：要在9mm系列铆接机上要将6mm直径的铆钉铆成W＝8mm直径的半园头，半园头弦高度L为1mm，则铆头总长度为D=50+1÷2=50.5mm，A＝W＋2＝10mm(一般情况下A－W的值取1～3mm)。
如图所示：
型号
|
关键尺寸（单位：mm）
|
材料
|
淬火硬度
|
D
|
F－D
|
G×H
|
C
|
B
|
模具钢
|
HRC
|
3mm系列机型
|
50＋L/2
|
30
|
2.2×1.7
|
φ12
|
φ20
|
Crl2Mov
|
58-62
|
6mm系列机型
|
50＋L/2
|
30
|
2.2×1.7
|
φ12
|
φ20
|
Crl2Mov
|
58-62
|
9mm系列机型
|
50＋L/2
|
30
|
2.2×1.7
|
φ12
|
φ21
|
Crl2Mov
|
58-62
|
12mm系列机型
|
50＋L/2
|
30 |
2.2×1.7
|
φ12 |
φ21
|
Crl2Mov
|
58-62
|
16mm系列机型
|
62＋L/2
|
35
|
2.8×2.2
|
φ20
|
φ28
|
Crl2Mov
|
58-62
|
20mm系列机型
|
62＋L/2
|
35
|
2.8×2.2
|
φ20
|
φ30
|
Crl2Mov
|
58-62
|
30mm系列机型
|
62＋L/2
|
35
|
4.0×2.8
|
φ25
|
φ35
|
Crl2Mov
|
58-62
|

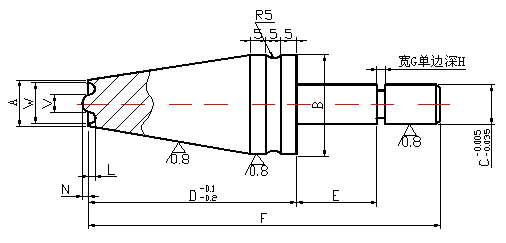

㈢外翻边铆头的设计
如图所示为铆头制作的尺寸，V为空心铆钉的内径d+0.5mm即V= d+0.5，如铆钉内径超过6mm则加上的数值应加大，一般d≤6mm可加0.5，12mm≥d≥6mm可加1,当d≥12mm可加1.5， A＝W＋2mm(一般情况下A－W的值取1～3mm)，L为铆接后翻边的高度，其尺寸可自定。N为扩口部位深度，其值由铆钉空心深度决定。
型号
|
关键尺寸（单位：mm）
|
材料
|
淬火硬度
|
D
|
F－D
|
G×H
|
C
|
B
|
模具钢
|
HRC
|
3mm系列机型
|
50＋L/2
|
30
|
2.2×1.7
|
φ12
|
φ20
|
Crl2Mov
|
58-62
|
6mm系列机型
|
50＋L/2
|
30
|
2.2×1.7
|
φ12
|
φ20
|
Crl2Mov
|
58-62
|
9mm系列机型
|
50＋L/2
|
30
|
2.2×1.7
|
φ12
|
φ21
|
Crl2Mov
|
58-62
|
12mm系列机型
|
50＋L/2
|
30
|
2.2×1.7
|
φ12
|
φ21
|
Crl2Mov
|
58-62
|
16mm系列机型
|
62＋L/2
|
35
|
2.8×2.2
|
φ20
|
φ28
|
Crl2Mov
|
58-62
|
20mm系列机型
|
62＋L/2
|
35
|
2.8×2.2
|
φ20
|
φ30
|
Crl2Mov
|
58-62
|
30mm系列机型
|
62＋L/2
|
35
|
4.0×2.8
|
φ25
|
φ35
|
Crl2Mov
|
58-62
|
|
