埃瑞特SPR铆枪和SPR自冲铆接技术介绍

作者:武汉埃瑞特 袁涛

什么是SPR

SPR是英文Self Piercing Riveting是的缩写,中文可以翻译为自冲铆接或自刺穿铆接,在国内也有厂家根据铆接的特点称之为锁铆,但是我们认为比较专业和科学的,比较能正确表达意思的还应该是自冲铆接,目前国内供货比较多的有武汉埃瑞特品牌。下面是SPR铆枪,SPR,SPR铆枪,SPR自冲铆接设备,SPR自冲铆接技术,SPR原理,SPR自冲铆介绍

SPR有什么用

SPR可以实现快速,不打孔,不用人工装配铆钉的板件,如钢板、铝板、铜板的连接,连接强度可以媲美点焊和普通铆钉连接

SPR

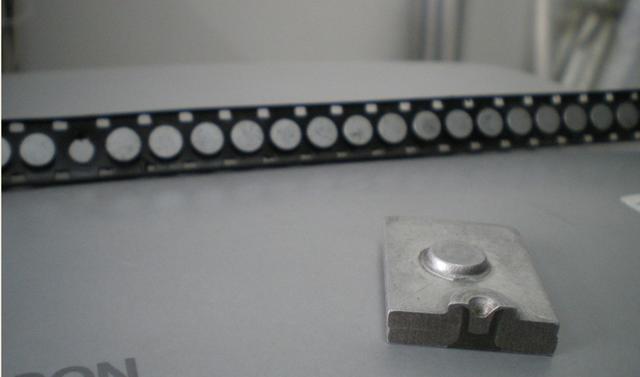

SPR样品

SPR工作的原理

SPR工作原理非常简单:压边圈首先向下运动对铆接板材进行预压紧,以防止材料在铆钉的作用力下向凹模内流动,而后冲头向下运动推动铆钉向下刺穿上层材料。在凹模与冲头的共同作用下铆钉尾部在下层金属中张开形成喇叭口形状以便锁止,达到连接镶嵌连接目的。铆接两层相同金属材料时,较厚的放在下层;铆接两层不同金属材料时,将塑性好的材料放在下层;铆接金属与非金属材料时,将金属材料放在下层。

SPR铆枪

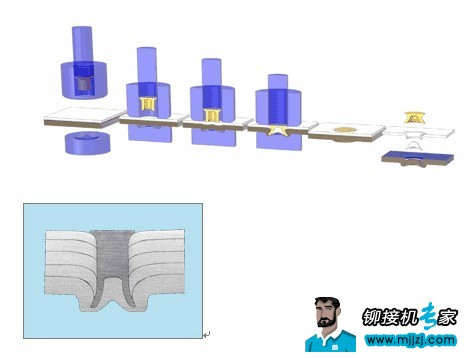

SPR原理图

SPR分哪些类型

在国内应武汉埃瑞特制造的SPR品种较齐全,因此以其SPR来进行分类

1、手持SPR自冲铆接机:使用平衡器挂吊操作的一类SPR铆枪,也称为自冲铆枪,一般使用在零件比较大,无法方便的搬动的场合,这时使用手持式自冲铆接机可以方便的移动到需要铆接的位置。

自冲铆接机

手持自冲铆接机SPR

2、台式SPR自冲铆接机:台式自冲铆接机能够设备加装在自动化设备上,运用丝杆等驱动方法完成主动移动方位铆接

台式自冲铆接机

台式SPR自冲铆接机

3、机器人SPR自冲铆接机:将自冲铆枪链接到机器人手臂上,通过机器手臂动作,完结不同方位,不同视点的自冲铆接加工

机器人自冲铆接机

机器人SPR自冲铆接机

4、自动SPR自冲铆接机:振动盘款的主动上钉自冲铆接机,归于立式结构,运用散装铆钉

自动自冲铆接机

自动SPR自冲铆接机

5、伺服SPR自冲铆接机:自冲铆接技能复合伺服压缸技能的统一体,去除烦人的长油管,没有需求维护的液压站,铆接力、铆接行程操控准确

伺服自冲铆接机

伺服SPR自冲铆接机

6、多功能SPR自冲铆接机:埃瑞特规划的外观美丽一起能够台式也能够手持运用的多功能自冲铆枪。

多功能自冲铆接机

多功能SPR自冲铆接机

7、数控SPR自冲铆接机:数控自冲铆接机是将自冲铆接机设备于数控渠道设备上,然后完结自冲铆接机的数字化操控...

数控SPR自冲铆接机

8、便携电动充电SPR自冲铆接机:比手持自冲铆接机愈加细巧,电动驱动,个别虽小,能量却极大,这就是便携自冲铆接机

便携自冲铆接机

便携电动充电SPR自冲铆接机

9、立式SPR自冲铆接机:立式自冲铆接机的运用愈加便利,其落位在地上,结实安稳,合适零件细巧的加工件,如铝单板,机箱壳体等等

立式自冲铆

立式SPR自冲铆接机

参考文献:www.rmmic.com

www.irivet.cn/pr4.html
