哈芬槽铆接机,哈芬槽热铆机,预埋槽铆接机,管廊铆接机,管廊支架铆接机,哈芬槽道铆接机,哈芬槽数控冲孔机,哈芬槽制造设备,哈芬槽生产设备,哈芬槽铆接设备
埃瑞特哈芬槽铆接机(也称为:哈芬槽热铆机,预埋槽铆接机,管廊铆接机,管廊支架铆接机,哈芬槽道铆接机,哈芬槽数控冲孔机,哈芬槽制造设备,哈芬槽生产设备,哈芬槽铆接设备)是我公司独立开发的哈芬槽预埋件行业高技术装备,适合进行各类预埋槽道哈芬槽的冷热加工。哈芬槽铆接机别称有哈芬槽热铆机,预埋槽铆接机,管廊铆接机,管廊支架铆接机,哈芬槽道铆接机,等等,还有哈芬槽数控冲孔机,哈芬槽滚弯机灯哈芬槽制造设备,在武汉埃瑞特都有你需要的制造设备。具体信息请联系我们的技术人员咨询。
我公司另有配套的哈芬槽数控冲孔机和哈芬槽数控滚弯机。
冷热铆通用本机考虑到用户的使用习惯,设多处温度隔绝机构,实现铆接机冷铆、热铆通用,即使铆钉加热到800℃,也对铆接设备没有任何影响。冷热通用将设备使用范围大大拓宽。 |
|
多种控制方式本设备控制方式可分为手动和半自动和全自动三种控制,其采用我公司开发的单片机编程控制电控系统,带液晶屏幕显示,可以全自动控制铆接过程,实现工装夹紧,铆接,回退,夹具松开的自动控制,只需要按下开关,全部动作自动完成。并且任意动作时间时序都可以调节。 |
|
调试方便工作台高度无极可调,进给行程无极可调,铆接时间,夹紧时间可调,压力无极可调,速度可调。每一个参数都能自由把握。 |
|
不伤槽道内壁为哈芬槽行业设计的铆接机在摆动角度上做了特殊设计,摆动角度由4度降低到三度,角度的减少会有效减少铆接模具于槽道内壁碰撞的几率,放置模具碰伤内壁,降低产品品质。 |
|

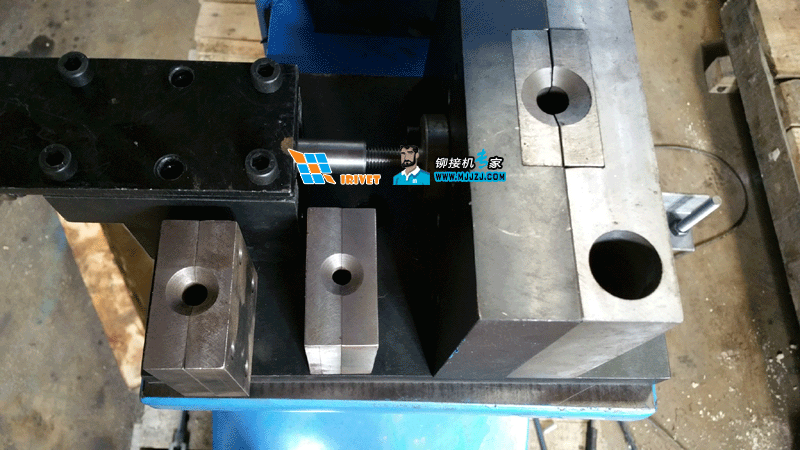

专业工装整机设计有专用工装,配合我公司自动化电控使用,还配全哈芬槽常用的8,10,12毫米铆钉的夹块,设计紧凑合理、客户设备到位后即可投入生产,无需添加其他辅助机构。 |
|
多种结构类型任选管廊哈芬槽和地铁高铁隧道哈芬槽是有区别的,主要表现在管廊哈芬槽以直的为主,而地铁高铁隧道哈芬槽以弯曲的为主。因次,我公司设计有立式哈芬槽铆接机专门用于直的哈芬槽铆接和卧式哈芬槽铆接机用于弯曲的哈芬槽铆接。 |
|
型号 | JM16H | JM20H | JM16W | JM20W |
---|---|---|---|---|
结构形式 | 立式 | 立式 | 卧式 | 卧式 |
铆接铆钉直径范围mm | Φ4~Φ10 | Φ4~Φ16 | Φ4~Φ10 | Φ4~Φ16 |
铆接压力KN | 34KN | 65KN | 34KN | 65KN |
油泵允许输出压力MPa | 2.5MPa | 2.5MPa | 2.5MPa | 2.5MPa |
铆头工作行程mm | 30MM | 30MM | 30MM | 30MM |
铆头到工作台距离mm | 200 | 260 | 250 | 260 |
工作台升降距离mm | 200 | 260 | --- | --- |
工作台左右移动距离mm | --- | --- | 200 | 225 |
铆头伸出长度mm | 62 | 62 | 62 | 62 |
功耗KW | 2.2 | 4.4 | 2.2 | 4.4 |
外形尺寸mm | 850MM×600MM×1650MM | 1070MM×700MM×1930MM | 1250MM×480MM×850MM | 1370MM×500MM×850MM |
机床净重KG | 680 | 1050 | 620 | 1180 |
JM20H立式管廊哈芬槽铆接机视频演示

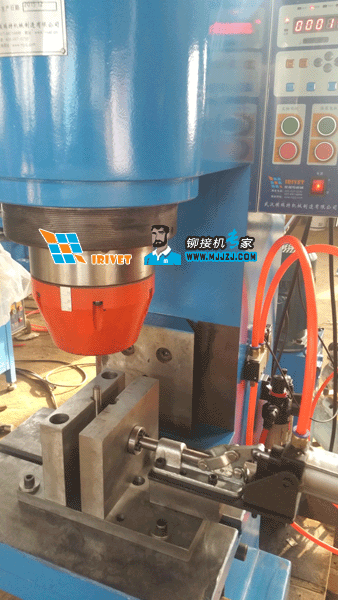

立式哈芬槽铆接机加工的时是配合自动同步工装完成的,其工装布置的位置根据槽道的长度,可以是横向布置,也可以是纵向布置。铆接时,工装首先夹紧铆钉,然后进行铆接。

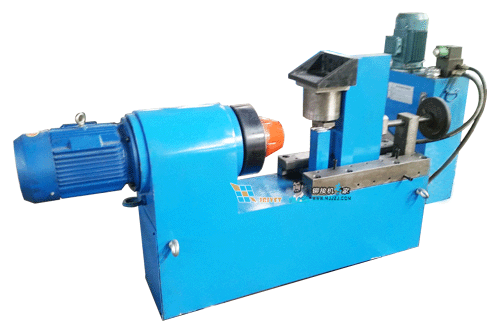

JM20W卧式管廊哈芬槽铆接机视频演示
JM20W卧 式哈芬槽铆接机主要优势是非常适合弯曲槽道的铆接,当然直的也一样适用,加工的时也必须是配合自动同步工装完成的,其工装布置是横向布置,铆接的槽道水平面内进给。铆接时,工装首先夹紧铆钉,然后进行铆接。
CKJ管廊哈芬槽数控冲孔机视频演示
哈芬槽数控冲孔机是我公司开发的哈芬槽自动化讲过设备,可以通过液晶触摸屏设定等间距或不等间距孔位,设备按位置自动冲孔,效率是普通冲床的3倍以上。
哈芬槽预埋件是一种建筑用的预埋件,预埋装置,先将C型槽预埋于混凝土中,在将T型螺栓的大头扣进C型槽中,要安装的构件再用T型螺栓固定。哈芬槽选用铆接工艺完成是最理想、最安全、便捷的紧固、固定方式。
武汉埃瑞特在哈芬槽预埋件的行业深耕多年,客户众多,铆接设备也已经不断改进出到了第四代。
第一代:哈芬槽预埋件铆接机,选用现有的旋铆机配合哈芬槽铆钉尺寸订制可换工装,根据铆头直径选择合适吨位的旋铆机即可。这一代哈芬槽预埋件铆接机经济实惠,可靠安全,铆接品质优良,使用客户非常广泛。技术也极度成熟。即使是目前,也是客户选购的重点产品。
但当遇见弯曲或非常长的管廊预埋件槽道,立式旋铆机的操作就显得不是很方便了,此时我们开发了 第二代:配合自动化工装卧式哈芬槽预埋件铆接机,其主要目的是为配合较长的或弯曲的哈芬槽预埋件产品,为方便操作,提高做工效率,我们专门开发了卧式带同步自动快换工装的哈芬槽预埋件旋铆机,可以实现一次操作完成一个铆接循环。
第三代:数控哈芬槽铆接机这个跟之前的卧式和标准预埋件旋铆机上进行了控制系统升级,采用PLC集中控制,配有位移传感器,压力传感器,所有参数可直接在触摸屏上修改,铆接效率更高,铆接余量可控,适合生产量大,对铆接数据精确的哈芬槽预埋件生产厂家。

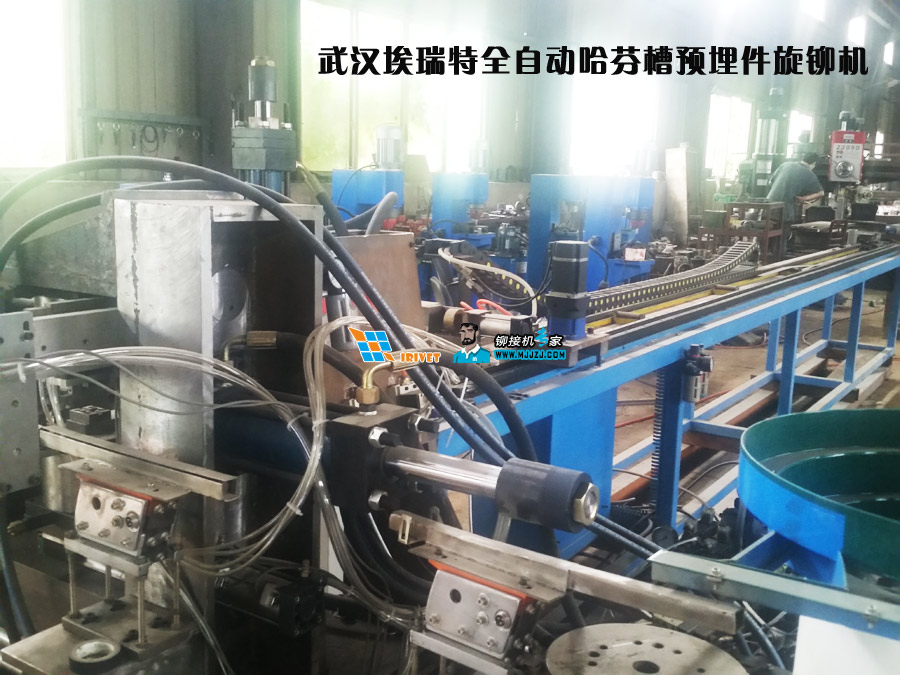

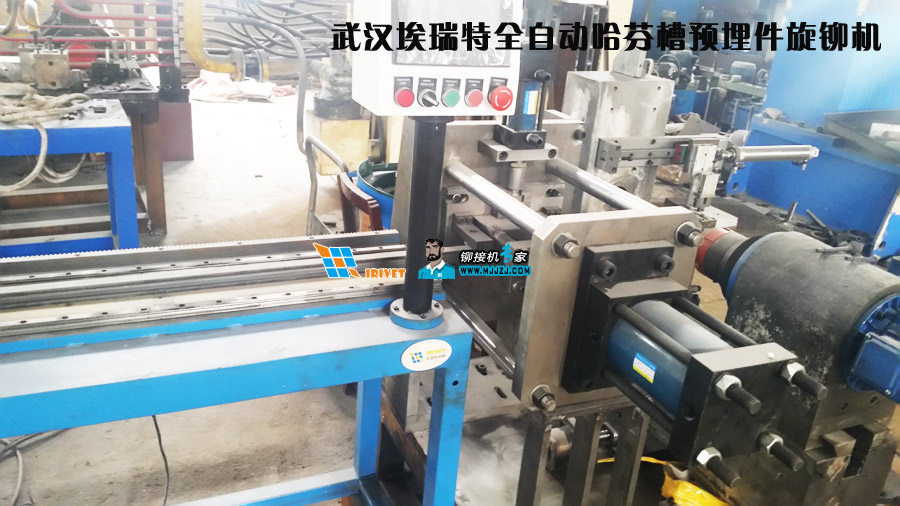

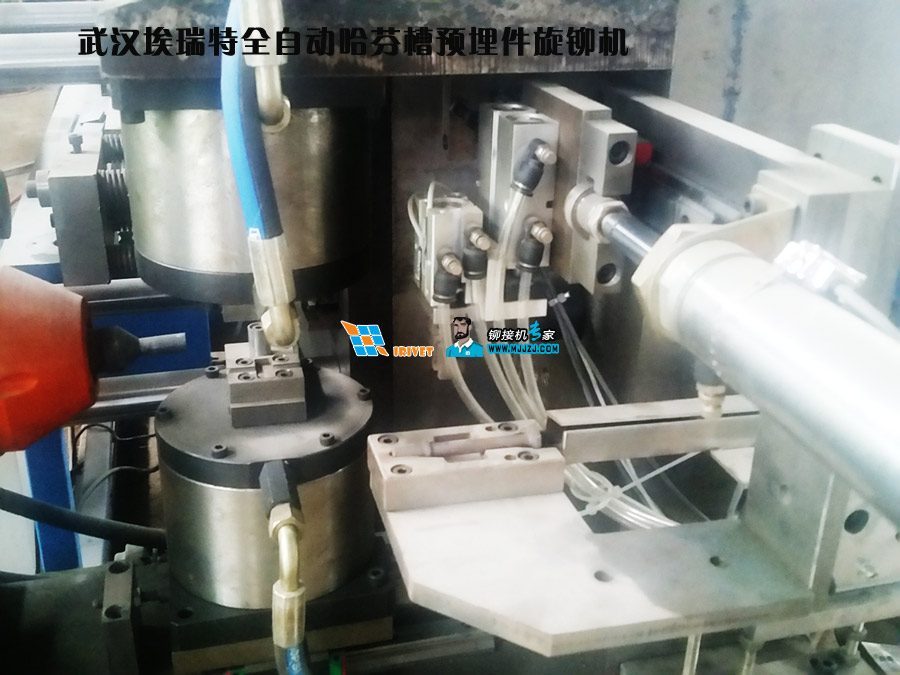

第四代:全自动哈芬槽铆接机,由武汉埃瑞特公司受出口客户委托研发的全自动哈芬槽预埋件旋铆机已经完工,该机是目前行业集中度,功能,效率首屈一指的哈芬槽预埋件制造设备,其可以完成槽道的自动进料,自动数控连续冲孔,自动筛选铆钉,自动装入铆钉,自动铆接,自动移动位置,如装入切割机还可以完成自动按设定长度切割材料。其先进性可见一斑。由于技术保密,我方只提供设备局部图片供客户参考。
武汉埃瑞特--哈芬槽预埋件旋铆机行业真专家。联系电话13507127863
