TOX无铆钉铆接机

无铆钉铆接机

TOX无铆钉铆接机介绍

无铆钉铆接机(也称为TOX连接设备,tog-l-loc连接设备)有三种系列,分别为旋铆式无铆钉铆接机、液液增压无铆钉铆接机和气液增压式无铆钉铆接机,我公司是国内最早生产该类产品的厂家,已获得国家专利,具有独立的知识产权,无铆钉铆接机可广泛用于汽车、轻工、精密机械、电器及家电、五金装饰等各类薄金属板件的连接,如: 汽车天窗.保险杠.排气管.油箱.制动器罩壳.车门.仪表框架.发动机支架.发动机罩壳.车尾盖板.冷却器.座椅.摇窗机.消声器.冰箱门.洗衣机壳体.风机壳体.复印机机座.计算机壳体.牙医机外壳等等产品的连接。 本页随后介绍有数控无铆钉铆接机悬挂式无铆钉铆接机台式立式气液增压无铆钉铆接机

无铆钉连接过程图

气液增压无铆钉铆接机台式机系列
      WMTZ-5            WMTZ-15
型号 最大压力 A B C D E G H I J K M
单位 (吨) mm mm mm mm mm mm mm mm mm mm mm
WMTZ-5 5 396 157 492 218 286  850 320 60 560 Φ20 M42
WMTZ-8 8 396 157 492 218 286 860 320 60 565 Φ20 M42
WMTZ-10 10 396 157 492 218 286 870 320 60 580 Φ20 M42
WMTZ-15 15 396 157 492 218 286 896 320 60 595 Φ20 M42
本机另有订制型,客户可提供参数订制。
型号 Model
WMTZ-5 WMTZ-8 WMTZ-10 WMTZ-15
结构形式(Type) 台式 台式 台式 台式
公称力(吨)
5 8 10 15
行程(mm) 75 75 75 75
力行程(mm) 5 5 5 5
铆接次数(Min)
14~25 14~25 14~25 14~25
最大铆径(mm)
镀锌钢板
2 3 4 5
铝板
3 4 5 6
气源要求 5-6kgf/cm2
额定用气量(立方米/分钟)
0.04 0.04 0.05 0.06
定位中心孔
独立控制系统
铆接力调节 无级可调 无级可调 无级可调 无级可调
气雾润滑
气源滤水
整机功耗(w)
50 60 65 70
重量(kg)
105 112 120 135

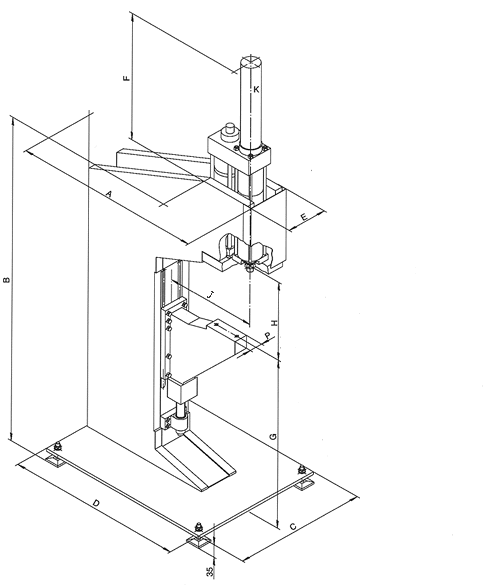

气液增压无铆钉铆接机立式机系列
WMZ-15深喉无铆钉铆接机
型号 最大冲压力 A B C D E F G H J P
单位 (吨) mm mm mm mm mm mm mm mm mm mm
WMZ-5 5 985 700 380 550 160 200 350 250 200 35
WMZ-8 8 985 700 380 650 200 200 350 250 200 45
WMZ-10 10 1450 1200 450 800 300 400 780 320 250 60
WMZ-15 15 1550 1300 550 950 400 400 780 320 300 70
          本机另有订制型,客户可提供参数订制。
型号 Model
WMZ-5 WMZ-8 WMZ-10 WMZ-15
结构形式(Type) 立式 立式 立式 立式
公称力(吨)
5 8 10 15
   行程(mm) 75 75 75 75
力行程(mm) 5 5 5 5
铆接次数(Min)
14~25 14~25 14~25 14~25
最大铆径(mm)
镀锌钢板
2 3 4 5
铝板
3 4 5 6
气源要求 5-6kgf/cm2
额定用气量(立方米/分钟)
0.04 0.04 0.05 0.06
定位中心孔
独立控制系统
铆接力调节 无级可调 无级可调 无级可调 无级可调
气雾润滑
气源滤水
整机功耗(w)
50 60 65 70
重量(kg)
215 240 280 325



无铆钉铆接机带激光瞄准装置

无铆钉铆接机非常适合薄板件的连接加工,设备投资低,由于无需打孔无需铆钉其生产成本也很低,因此在电控箱和机箱产品上大有作为。电控箱的生产由于是方形零件,每个面都需要连接,使用工装是非常不方便的,为了解决定位的问题,我公司为无铆钉铆接机配置了激光红外观瞄装置,有了它对位不在是问题。

本视频尺寸较小,高清视频另见 无铆钉铆接机带激光瞄准装置演示





汽车座椅扭杆六点无铆钉铆接机

汽车座椅扭杆是无铆钉铆接机的典型加工零件,其同时铆接的点数多达6点,本视频是六点无铆钉铆接机加工扭杆的演示。

本视频尺寸较小,高清视频另见 汽车座椅扭杆六点无铆钉铆接机



气液增压数控无铆钉铆接机

气液增压数控无铆钉铆接机

气液增压无铆钉数控铆接机是新一代 无铆钉铆接机型。该机可设计最大铆接厚度为8mm,采用X轴单轴程序控制配以Z轴的气液增压缸。该机具有丰富的调整功能,其铆接行程、铆接压力、进给速度、铆接量都可调校,系统压力也可调节,充分保证最佳的铆接效果。该机适用于同一工件上众多铆点铆接,省去多次调整、定位、对心工序,同时可对中心距保留较好的精度。也适用于大型,普通铆接机无法正常加工的领域。 该机型为订制品,可设计单头或多头和单点或多点工作式。

主要特点 数控无铆钉铆接机
■应用最新的无铆钉连接技术
■电脑程控、操作方便可靠
■具有X、Z轴方向程序控制
■X轴行程最大3米(本图片即是3米)
■PLC程序控制
■单独放置电器控制箱
■工件自动定位夹紧
■工件自动送料
■可单点或多点铆接(本图片是双点)
■可单头或多头设计(本图片是对称双头设计)
■全功能气控系统
■手动、半自动、自动任意切换

具体参数由用户提供,我方进行设计制造。
  订制品

数控无铆钉铆接机母线槽铆接机

母线槽由于在直线方向须有数十点的铆接,因此采用了数控无铆钉铆接机制造工艺,该机每次可以铆接4点,每次铆接完成后自动实现退模,移位等工步,使用非常方便。

本视频尺寸较小,高清视频另见 数控无铆钉铆接机母线槽铆接机演示



悬挂式无铆钉铆接机

悬挂式无铆钉铆接机(无铆钉铆钳)

在一些特殊的场合,由于工件的重量或铆接机构的复杂,我们在无铆钉铆接过程中,不去移动工件,而是移动小型化的无铆钉铆接机,这样带来操作的便宜性,这种小型化了的无铆钉铆接机我们就叫做悬挂式无铆钉铆接机或者无铆钉铆钳。





 气液增压无铆钉铆钳是一种适用于通风工程,风管法兰等零件铆接作业的小型 气压设备,具有小巧轻便,铆接牢固,操作灵活,噪音小,检修方便等特点。      无铆钉铆接机铆钳XWMZ-8
 主要特点
悬挂式结构
■也可设计为手持式
■适用于总厚3毫米以下的板件加工
操作灵活,噪音小
■无级调压,压力显示
主机 可预留两套接口,可配置两台铆钳,实现双工位差动铆接。
主机与不同的铆钳及油缸相连,可组成十几种不同规格的铆接设备。
进行任意方位(含水平和垂直方位)的铆接。
装有电气系统的短路保护和安全保护。
永不漏油设计,基本无维修。
主机可选一拖二规格,随时方便加装第二套钳体

型号 Model
XWMZ-5 XWMZ-8 XWMZ-10 XWMZ-15
结构形式(Type) 悬挂式 悬挂式 悬挂式 悬挂式
公称力(吨)
5 8 10 15
汽缸行程(mm) 75 75 75 75
力行程(mm) 5 5 5 5
主机是否支持一拖二 支持(可选配置) 支持(可选配置) 支持(可选配置) 支持(可选配置)
铆接次数(Min)
14~25 14~25 14~25 14~25
最大铆径(mm)
镀锌钢板
2 3 4 5
铝板
3 4 5 6
气源要求 5-6kgf/cm2
额定用气量(立方米/分钟)
0.04 0.04 0.05 0.06
平衡装置(Blance) 弹簧平衡器 弹簧平衡器 弹簧平衡器 弹簧平衡器
手推式控制系统
铆接力调节 无级可调 无级可调 无级可调 无级可调
气雾润滑
气源滤水
辅助手柄 控制翻转手柄设计 控制翻转手柄设计 控制翻转手柄设计 控制翻转手柄设计
整机功耗(w)
50 60 65 70
钳体重量(kg) 7种规格可选12-80kg
钳体尺寸 7种规格可选,见后附尺寸图
控制箱重量(kg)
25 25 25 25
控制箱外形尺寸(mm)
长*宽*高
400*580 *820 400*580 *820 400*580 *820 400*580 *820
一拖二功能是指控制系统预留相应升级接口和加工能力,在需要的时候,可以支持两套铆钳差动工作。

铆接机空调通风阀门悬挂无铆钉铆接机

压力可以显示和控制;保压时间可以任意设定;彩色液晶触摸屏; PLC可编;旋铆头可更换设计; 手动,自动,点动切换;同步夹具

本视频尺寸较小,高清视频另见 铆接机空调通风阀门悬挂无铆钉铆接机演示



无铆钉铆接机下载   埃瑞特TOX无铆钉铆接机宣传册资料
  TOX无铆钉铆接板厚与强度对照表
  埃瑞特TOX无铆钉铆接机使用说明书
