埃瑞特哈芬槽铆接机,预埋件铆接机(旋铆机)

哈芬槽铆接机,预埋件旋铆机

武汉埃瑞特IRIVET铆接机应客户要求,生产设计各种类型的铆接设备,最近多家客商找到公司,需要设计制造哈芬槽预埋件铆接设备,经过与客户的沟通和协商,目前已经开发了哈芬槽专用的哈芬槽铆接机,预埋件铆接机,哈芬槽旋铆机,预埋件旋铆机和同步工装,另外为高端客户开发了全自动的哈芬槽数控铆接机。

哈芬槽铆接机使用的是武汉埃瑞特生产的立式JM16径向铆接机或卧式JM20W哈芬槽铆接机,配合同步自动夹紧的工装,生产效率极高。

推荐阅读:哈芬槽铆接机|预埋槽铆接机选埃瑞特品牌

相关产品:

1、埃瑞特哈芬槽铆接机,管廊铆接机,哈芬槽热铆机,预埋槽铆接机,管廊支架铆接机,哈芬槽道铆接机,哈芬槽数控冲孔机,哈芬槽制造设备

2、槽道数控冲孔机

3、槽道数控滚弯机

哈芬槽铆接机样品

哈芬槽铆接机加工样品

哈芬槽铆接机配套工装

哈芬槽铆接机配套工装

哈芬槽铆接机

埃瑞特JM16哈芬槽铆接机

立式JM16哈芬槽铆接机加工哈芬槽视频:

普通卧式哈芬槽铆接机预埋件铆接机带同步工装见下面视频:

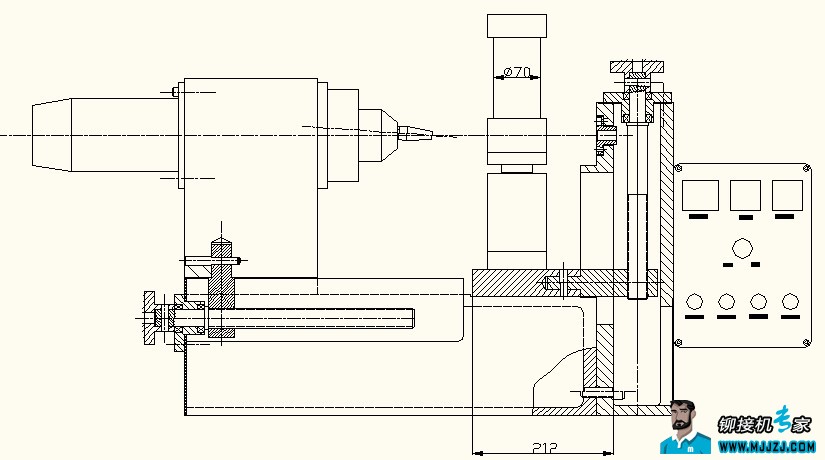

同时我方在上面这种相对简单的哈芬槽铆接机(旋铆机)结构上进行了进一步优化,如下图

优化后设计优势如下:

1、铆接机头可以左右移动,方便不同规格不同杆长的零件铆接

2、工装小平台可以通过手柄上下进行调节,对于不同的规格产品,可以最大范围实现柔性生产,避免更换工装

3、设备可自由选用气动或液压动力,铆接自由度更高。

哈芬槽铆接机

普通立式哈芬槽铆接机(旋铆机)预埋件铆接机带同步工装见视频:



哈芬槽 铆接机

哈芬槽铆接机,预埋件铆接机JM20W技术参数:

JM20W卧式预埋件铆接机参数

铆接铆钉直径范围            Φ4~Φ20

铆接压力                 65KN

油泵允许输出压力          2.5MPa

铆头工作行程              30MM

铆头到工作台距离          260MM

工作台粗调移动距离            260MM

铆头中心到立柱导轨表面距离    225MM

铆头伸出长度                 标准62MM

功耗                          4.4Kw

油泵电机转向               顺时针(俯视)

外形尺寸                 1370MM×500MM×850MM

机床净重                      850Kg

玻璃幕墙托架以及哈芬槽预埋件零件都具有相同的结构,需要在槽钢的内部需要铆接一排螺栓(如下图),目前采用铆接机旋铆机)已经很好的解决了这个工艺问题。

普通哈芬槽铆接机(旋铆机)由于投资较低,使用较方便,非常适合打样生产和中、小批量生产,当需要大批量出产时,可以考虑自动数控哈芬槽铆接机(预埋件铆接机),下面做一简单的介绍,如需详细资料,请联系我方027-88716898.

自动的数控哈芬槽铆接机主要由冲孔头、JM16径向铆接机机头、自动送铆钉机构、数控工作台、机架及液压站等组成,由PLC可编程控制器集中控制产品的铆接过程。在设备的行程范围之内,也可以编写不同的程序,满足不同零件的自动铆接。

该设备特点:
1、可伸缩、可移动挂架,可以固定圆弧、直线、多边形的槽钢型材
2、可加工型材投影长度最大为3米
3、X、Y、旋转轴三轴数字控制技术,全方位定位
4、配备自动冲孔机头
5、配备自动铆接头
6、铆钉通过震动盘自动筛选和输送
7、机械手实现铆钉的自动装入夹具。

8、铆接深度数字化控制,保证铆接质量。
